Oleh Tim Teknis Rafitama | ⏱ Estimasi baca: 10 menit
Kalau kamu bekerja di dunia industri atau sedang belajar teknik mesin, dua kata ini pasti sudah tidak asing: pneumatik dan hidrolik. Tapi kalau ditanya apa bedanya, banyak yang masih ragu-ragu menjawab. Wajar saja – keduanya sama-sama memanfaatkan tekanan untuk menggerakkan mesin, sama-sama ada di hampir semua pabrik, dan nama komponennya pun terdengar mirip.
Nah, artikel ini hadir untuk membahasnya secara tuntas. Bukan sekadar teori kering, tapi penjelasan yang benar-benar bisa kamu pakai di lapangan.
Setelah membaca sampai selesai, kamu akan paham:
- Apa itu sistem pneumatik dan hidrolik, beserta cara kerjanya
- Komponen-komponen utama di masing-masing sistem
- Perbedaan mendasar keduanya
- Kelebihan dan kekurangan yang perlu dipertimbangkan
- Bagaimana memilih sistem yang tepat untuk kebutuhan kamu
Yuk, mulai.
Apa Itu Sistem Pneumatik?
Kata “pneumatik” berasal dari bahasa Yunani pneuma, yang artinya udara atau napas. Dan memang itulah intinya: sistem pneumatik adalah teknologi yang memanfaatkan udara bertekanan (compressed air) untuk menghasilkan gerakan mekanis.
Cara kerjanya sederhana secara konsep: kompresor menghisap udara dari atmosfer, memampatkannya hingga mencapai tekanan tertentu, menyimpannya di tangki, lalu mengalirkannya melalui pipa dan katup ke aktuator (biasanya silinder) yang akan menghasilkan gerakan.
Tekanan kerja sistem pneumatik umumnya berkisar antara 6–10 bar (sekitar 87–145 PSI). Angka ini cukup untuk berbagai aplikasi ringan hingga menengah, mulai dari lengan robot, sistem pengemasan, sampai mesin bor pneumatik.
Yang membuat pneumatik disukai di banyak industri adalah sifat udara itu sendiri: bersih, tidak berbahaya jika bocor, dan tersedia gratis di sekitar kita. Selain itu, silinder pneumatik bisa bergerak sangat cepat – jauh lebih cepat dibanding silinder hidrolik untuk gaya yang sama.
Cara Kerja Sistem Pneumatik
Supaya lebih mudah dipahami, bayangkan alurnya seperti ini:
1. Kompresor (Air Compressor) Ini adalah “jantung” sistem pneumatik. Kompresor menghisap udara dari atmosfer dan memampatkannya ke dalam tangki penyimpanan. Tekanan dalam tangki dijaga pada level optimal, biasanya 6–9 bar.
2. Tangki / Reservoir Udara Udara bertekanan disimpan di sini sebagai cadangan. Tanpa tangki, kompresor harus terus menyala setiap ada kebutuhan udara – yang justru boros energi dan memperpendek umur kompresor.
3. Unit FRL (Filter – Regulator – Lubricator) Sebelum udara bertekanan masuk ke sistem, ia melewati tiga tahap penting:
- Filter: menyaring kotoran dan uap air dari udara
- Regulator: mengatur tekanan udara sesuai kebutuhan aktuator
- Lubricator: menambahkan sedikit pelumas ke dalam aliran udara agar komponen tidak cepat aus
4. Solenoid Valve (Katup Selenoid) Komponen ini adalah “otak” pengontrol aliran udara. Ia menentukan kapan udara masuk ke silinder, dari arah mana, dan kapan udara keluar. Solenoid valve bekerja secara elektris – dikendalikan oleh sinyal dari PLC (Programmable Logic Controller) atau tombol manual.
5. Aktuator (Silinder Pneumatik) Inilah tujuan akhir aliran udara. Di dalam silinder, udara bertekanan mendorong piston untuk bergerak maju atau mundur. Gerakan inilah yang kemudian dimanfaatkan untuk menggerakkan komponen mesin.
Komponen Utama Sistem Pneumatik
Berikut daftar komponen yang paling umum ditemukan dalam sistem pneumatik industri:
Kompresor udara — Menghasilkan udara bertekanan. Ada berbagai jenis: piston, screw, vane, dan centrifugal. Pilihan jenis tergantung pada kebutuhan volume dan tekanan.
Air receiver / tangki — Menyimpan cadangan udara bertekanan dan membantu menstabilkan suplai.
Air dryer — Mengeringkan udara dari kandungan uap air. Udara basah sangat berbahaya karena bisa menyebabkan korosi pada komponen internal.
Filter udara — Menyaring partikel debu, kotoran, dan embun dari aliran udara.
Regulator tekanan — Mengatur tekanan kerja sistem agar tetap stabil sesuai kebutuhan aktuator.
Lubricator — Menambahkan pelumas berupa kabut oli halus ke dalam aliran udara untuk melindungi komponen bergerak.
Solenoid valve (directional control valve) — Mengontrol arah aliran udara ke dan dari aktuator. Tersedia dalam berbagai konfigurasi: 2/2, 3/2, 4/2, 5/2, 5/3, dan lain-lain.
Silinder pneumatik — Aktuator yang mengubah energi pneumatik menjadi gerakan linear. Ada single-acting (satu arah) dan double-acting (dua arah).
Pneumatic motor — Aktuator berputar yang mengubah energi pneumatik menjadi gerak rotasi.
Fitting dan tubing — Menghubungkan semua komponen. Push-in fitting adalah jenis yang paling umum digunakan karena mudah dipasang dan dilepas.
Apa Itu Sistem Hidrolik?
Kalau pneumatik menggunakan udara, sistem hidrolik menggunakan cairan (biasanya oli mineral) bertekanan sebagai media pemindah tenaga. Kata hidrolik berasal dari bahasa Yunani hydra yang berarti air.
Prinsip dasar sistem hidrolik adalah Hukum Pascal: tekanan yang diberikan pada cairan dalam ruang tertutup akan diteruskan secara merata ke segala arah dengan nilai yang sama.
Ini berarti dengan piston kecil yang memberikan tekanan, kamu bisa mengangkat beban sangat berat menggunakan silinder yang lebih besar – cukup dengan memperbesar rasio luas penampangnya. Inilah yang membuat sistem hidrolik mampu menghasilkan gaya yang luar biasa besar.
Tekanan kerja sistem hidrolik jauh lebih tinggi dibanding pneumatik, biasanya berkisar 70–350 bar (sekitar 1.000–5.000 PSI), bahkan sistem modern bisa mencapai 700 bar. Dengan tekanan setinggi itu, hidrolik bisa menggerakkan alat berat, mempress logam, mengangkat crane, dan berbagai aplikasi berdaya tinggi lainnya.
Cara Kerja Sistem Hidrolik
Alur kerja sistem hidrolik bisa dipahami seperti ini:
1. Reservoir (Tangki Oli) Menyimpan oli hidrolik sebagai cadangan. Tangki ini juga berperan mendinginkan oli dan memisahkan kotoran sebelum oli disirkulasikan kembali.
2. Pompa Hidrolik Pompa menghisap oli dari reservoir dan mengalirkannya ke sistem dengan tekanan yang dibutuhkan. Pompa hidrolik bisa digerakkan oleh motor listrik atau mesin diesel. Ada berbagai jenis pompa: gear pump, vane pump, piston pump. Masing-masing punya karakteristik tekanan dan efisiensi yang berbeda.
3. Pressure Relief Valve Katup pengaman ini memastikan tekanan sistem tidak melampaui batas maksimum yang aman. Jika tekanan berlebih, katup ini akan membuka dan mengalirkan oli kembali ke reservoir.
4. Directional Control Valve Mengontrol arah aliran oli ke dan dari aktuator, menentukan gerakan maju atau mundur silinder. Pada sistem modern, katup ini dikendalikan secara elektro-hidrolik menggunakan sinyal PLC.
5. Flow Control Valve Mengatur kecepatan pergerakan aktuator dengan mengendalikan laju aliran oli.
6. Aktuator (Silinder Hidrolik / Motor Hidrolik) Mengubah energi tekanan oli menjadi gerakan mekanis. Silinder hidrolik menghasilkan gerakan linear, sementara motor hidrolik menghasilkan gerak rotasi.
7. Filter Oli Menjaga kebersihan oli dari partikel logam dan kontaminan. Ini sangat penting karena kontaminasi oli adalah penyebab utama kerusakan komponen hidrolik.

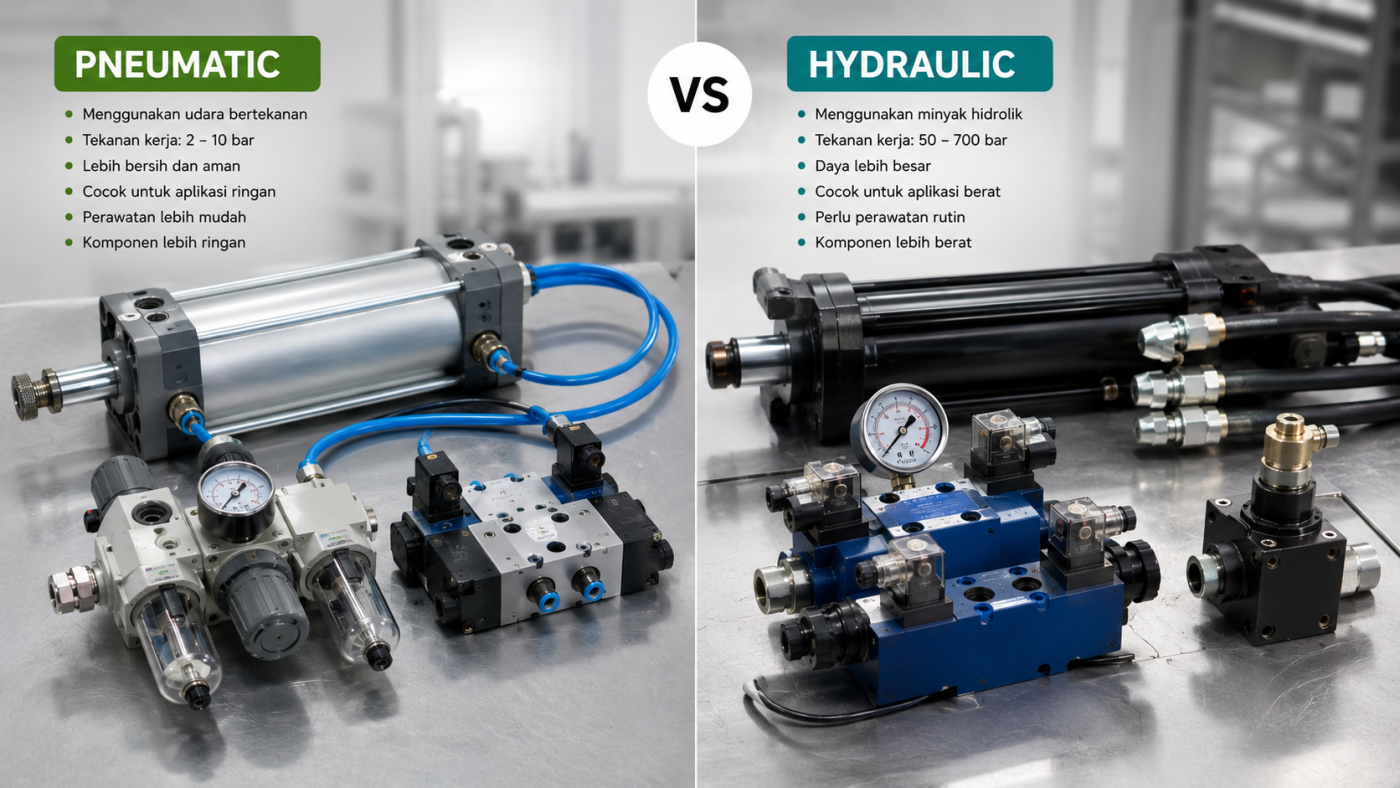

Perbedaan Pneumatik dan Hidrolik: Mana yang Lebih Baik?
Ini pertanyaan yang paling sering muncul. Dan jawabannya: tidak ada yang lebih baik secara mutlak – semuanya tergantung pada kebutuhan aplikasi.
Berikut perbandingan lengkapnya:
Media Fluida Pneumatik menggunakan udara terkompresi. Hidrolik menggunakan oli atau fluida khusus lainnya.
Tekanan Kerja Pneumatik bekerja pada tekanan 6–10 bar. Hidrolik bisa mencapai 70–700 bar.
Gaya / Daya Output Pneumatik cocok untuk beban ringan hingga menengah. Hidrolik bisa mengangkat dan mendorong beban sangat berat (ratusan ton).
Kecepatan Gerakan Silinder pneumatik bergerak jauh lebih cepat dibanding silinder hidrolik untuk beban yang sama.
Kebersihan Sistem Pneumatik jauh lebih bersih karena media kerjanya adalah udara. Bocor pun tidak menimbulkan masalah lingkungan. Sistem hidrolik yang bocor bisa mencemari area kerja dan berbahaya jika terkena komponen panas.
Presisi Gerakan Hidrolik lebih unggul untuk kontrol posisi yang presisi dan kekuatan yang konstan. Pneumatik lebih sulit dikontrol secara presisi karena sifat udara yang bisa dikompres.
Biaya Awal Sistem pneumatik umumnya lebih murah untuk dipasang, terutama jika pabrik sudah memiliki kompresor. Sistem hidrolik memerlukan komponen yang lebih mahal dan instalasi yang lebih kompleks.
Biaya Perawatan Perawatan pneumatik relatif lebih sederhana. Hidrolik memerlukan perhatian lebih pada kualitas oli dan kondisi seal untuk mencegah kebocoran.
Risiko Bahaya Jika sistem pneumatik pecah, udara bertekanan bisa berbahaya tapi risikonya lebih terbatas. Kebocoran hidrolik berisiko lebih tinggi karena tekanan yang sangat besar dan oli yang panas.
Kelebihan dan Kekurangan Sistem Pneumatik
Kelebihan:
Udara tersedia gratis di mana saja, sehingga biaya media kerja nol. Sistem lebih bersih dan aman di lingkungan yang mengharuskan higienitas tinggi seperti industri makanan atau farmasi. Komponen relatif lebih ringan dan mudah dipindahkan. Gerakan sangat cepat untuk kebutuhan frekuensi tinggi. Tidak ada risiko pencemaran akibat kebocoran media kerja.
Kekurangan:
Gaya yang bisa dihasilkan terbatas karena tekanan kerja yang lebih rendah. Gerakan sulit dikontrol secara presisi karena udara bersifat kompresibel. Biaya energi untuk mengoperasikan kompresor bisa cukup besar jangka panjang. Udara yang mengandung kelembaban bisa menyebabkan masalah pada komponen internal jika tidak ada air dryer yang baik.
Kelebihan dan Kekurangan Sistem Hidrolik
Kelebihan:
Mampu menghasilkan gaya yang sangat besar dengan komponen yang relatif kompak. Kontrol gerakan lebih presisi dan stabil. Dapat mempertahankan gaya konstan dalam waktu lama tanpa sumber energi tambahan (sifat cairan yang tidak kompresibel). Cocok untuk aplikasi yang membutuhkan tenaga besar secara berkelanjutan.
Kekurangan:
Risiko kebocoran oli yang bisa mencemari lingkungan kerja dan berbahaya. Sistem lebih kompleks dan mahal untuk dipasang dan dirawat. Oli hidrolik perlu diganti secara berkala dan memerlukan pengelolaan khusus. Viskositas oli berubah dengan suhu, sehingga performa bisa bervariasi pada kondisi ekstrem.
Aplikasi di Industri: Siapa Pakai Apa?
Memahami aplikasi nyata membantu kamu menentukan sistem mana yang dibutuhkan.
Industri yang banyak menggunakan pneumatik: Di industri makanan dan minuman, pneumatik digunakan untuk mesin filling, capping, dan pengemasan karena kebocoran udara tidak mencemari produk. Di industri elektronik dan semiconductor, pneumatik digunakan di lengan robot dan pick-and-place karena kebersihannya. Di industri tekstil, pneumatik menggerakkan mesin tenun dan sistem pengumpan benang. Di industri otomotif, pneumatik ada di lini perakitan untuk wrench, riveting, dan sistem pengangkat komponen ringan.
Industri yang banyak menggunakan hidrolik: Di industri pertambangan dan konstruksi, hidrolik menggerakkan excavator, bulldozer, dan crane. Di industri baja dan logam, press hidrolik digunakan untuk forging, bending, dan stamping plat logam. Di industri kayu, hidrolik ada di mesin penggergaji dan press kayu. Di industri penerbangan, sistem hidrolik mengontrol flap, landing gear, dan rem pesawat. Di industri maritim, kemudi kapal besar dan derek menggunakan sistem hidrolik.
Tips Memilih: Pneumatik atau Hidrolik?
Kalau kamu sedang merencanakan sistem baru atau mengganti yang lama, pertimbangkan pertanyaan-pertanyaan ini:
Seberapa besar gaya yang dibutuhkan? Kalau bebannya berat (lebih dari beberapa ton), pilih hidrolik. Untuk beban ringan-menengah, pneumatik bisa lebih efisien.
Seberapa cepat gerakan yang dibutuhkan? Untuk kecepatan tinggi dan frekuensi siklus besar, pneumatik lebih unggul.
Seberapa presisi kontrol yang diperlukan? Untuk kontrol posisi yang sangat presisi, servo-hidrolik atau elektro-hidrolik lebih tepat.
Bagaimana kondisi lingkungan kerjanya? Area dengan standar higienitas tinggi (makanan, farmasi, cleanroom) sangat cocok untuk pneumatik.
Berapa budget instalasi dan operasional? Pneumatik biasanya lebih murah di awal, tapi biaya energi kompresor perlu diperhitungkan jangka panjang.
Apakah sudah ada infrastruktur kompresor? Kalau pabrik sudah punya sistem kompresor yang memadai, menambahkan jalur pneumatik bisa jauh lebih ekonomis.
Kalau masih bingung, konsultasikan langsung dengan distributor komponen industri yang berpengalaman. Mereka bisa membantu menganalisis kebutuhan spesifik mesin dan lini produksi kamu.
Kesimpulan
Pneumatik dan hidrolik adalah dua teknologi yang sama-sama penting dan sudah terbukti andal dalam dunia industri selama puluhan tahun. Keduanya bukan saingan – melainkan saling melengkapi tergantung kebutuhan aplikasinya.
Pneumatik cocok untuk kecepatan, kebersihan, dan kemudahan operasi di aplikasi beban menengah ke bawah. Hidrolik unggul untuk tenaga besar, kontrol presisi, dan beban yang sangat berat.
Yang paling penting: pastikan komponen yang kamu gunakan adalah produk original dari merek terpercaya. Komponen tiruan mungkin terlihat identik secara fisik, tapi umur pakainya jauh lebih pendek dan bisa menyebabkan downtime yang mahal, bahkan kecelakaan kerja.
Butuh Komponen Pneumatik atau Hidrolik yang Tepat?
PT. Rafitama Millenial Wahyudi adalah distributor resmi komponen pneumatik dan hidrolik berkualitas tinggi yang sudah melayani industri Indonesia sejak 2017. Sebagai bagian dari Nabel Sakha Group dengan pengalaman lebih dari 20 tahun di industri, kami siap membantu kamu menemukan komponen yang tepat – original, sesuai spesifikasi, dan tersedia cepat.
Tim teknis kami bukan sekadar penjual. Kami memahami kebutuhan aplikasi kamu dan bisa memberikan rekomendasi yang akurat, bukan sekadar tebak-tebakan.
📧 Email: sales@rafitama.com 🌐 Website: rafitama.com
FAQ – Pertanyaan yang Sering Diajukan
Apa perbedaan utama pneumatik dan hidrolik? Pneumatik menggunakan udara bertekanan (6–10 bar) sebagai media kerja, cocok untuk beban ringan-menengah dan kecepatan tinggi. Hidrolik menggunakan oli bertekanan (70–700 bar), cocok untuk gaya yang sangat besar dan kontrol presisi.
Apakah sistem pneumatik lebih murah dari hidrolik? Secara umum ya, biaya instalasi dan komponen pneumatik lebih rendah. Tapi biaya operasional kompresor perlu diperhitungkan jangka panjang. Sistem hidrolik lebih mahal di awal tapi efisien untuk aplikasi tenaga besar.
Apa itu solenoid valve dan apa fungsinya? Solenoid valve adalah katup yang dikendalikan secara elektris untuk mengontrol arah aliran udara (pada sistem pneumatik) atau oli (pada sistem hidrolik). Ia bekerja berdasarkan prinsip elektromagnetik – saat dialiri listrik, plunger di dalamnya bergerak membuka atau menutup aliran fluida.
Mengapa komponen original penting untuk sistem pneumatik dan hidrolik? Komponen original memiliki toleransi dimensi, material seal, dan spesifikasi tekanan yang sesuai standar produsen mesin. Komponen tiruan seringkali tidak memenuhi standar ini, mengakibatkan kebocoran, keausan cepat, dan risiko downtime yang mahal – bahkan potensi kecelakaan kerja.
Apa itu silinder pneumatik double-acting? Silinder double-acting adalah silinder yang bisa bergerak maju DAN mundur menggunakan tekanan udara dari kedua sisi. Berbeda dengan single-acting yang hanya bergerak satu arah dengan tekanan udara, sedangkan arah baliknya menggunakan pegas. Double-acting memberikan kontrol yang lebih baik dan tenaga di kedua arah.
Bagaimana cara merawat sistem pneumatik agar awet? Tiga hal yang paling penting: pertama, pastikan unit FRL (Filter-Regulator-Lubricator) berfungsi baik dan ganti filter secara berkala. Kedua, pastikan ada air dryer yang bekerja optimal untuk mencegah kelembaban masuk ke sistem. Ketiga, periksa kondisi fitting dan tubing secara rutin untuk mendeteksi kebocoran kecil sebelum berkembang menjadi masalah besar.
