Diterbitkan oleh Tim Teknis Rafitama | Estimasi baca: 9 menit
Kalau kamu baru saja membangun sistem pneumatik, atau sedang troubleshooting kenapa solenoid valve sering macet, silinder pneumatik cepat aus, atau kompresor bekerja lebih keras dari seharusnya – salah satu hal pertama yang perlu diperiksa adalah kondisi FRL unit.
FRL unit adalah satu dari komponen yang paling sering diabaikan dalam sistem pneumatik, padahal fungsinya sangat fundamental. Ia bukan komponen yang bergerak atau yang langsung menghasilkan output kerja. Tapi tanpa FRL unit yang berfungsi dengan baik, komponen-komponen mahal di hilir – solenoid valve, silinder pneumatik, motor pneumatik, alat-alat pneumatik – akan mengalami kerusakan jauh lebih cepat dari seharusnya.
Artikel ini membahas FRL unit secara lengkap: apa itu, bagaimana cara kerjanya, apa fungsi masing-masing komponennya, dan bagaimana cara memilih serta merawatnya dengan benar.
Apa Itu FRL Unit?

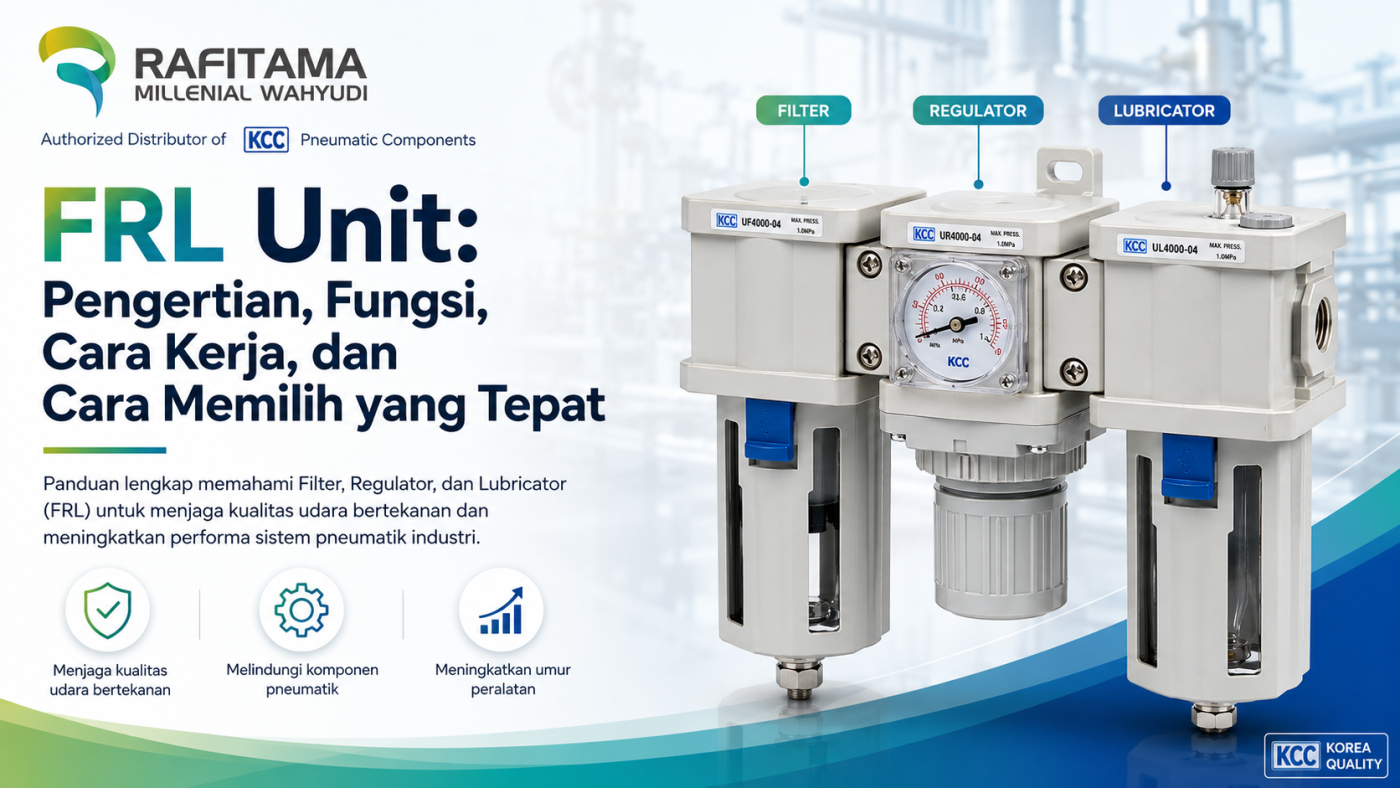

FRL unit adalah singkatan dari Filter – Regulator – Lubricator. Dalam dunia industri, komponen ini juga dikenal dengan nama Air Service Unit atau Unit Perawatan Udara. Sesuai namanya, FRL unit terdiri dari tiga komponen yang bekerja berurutan untuk mempersiapkan udara bertekanan sebelum masuk ke sistem pneumatik.
Ketiga komponen ini umumnya dipasang sebagai satu kesatuan (modular) di jalur suplai udara, tepat setelah kompresor dan tangki udara, sebelum solenoid valve dan aktuator. Urutan pemasangannya selalu F (Filter) lebih dulu, diikuti R (Regulator), lalu L (Lubricator) di bagian paling akhir sebelum distribusi ke alat.
Mengapa urutan ini penting? Karena masing-masing komponen punya peran yang saling berkaitan. Filter membersihkan udara dari kotoran dan air sebelum masuk ke regulator – kotoran yang lolos bisa merusak mekanisme presisi di dalam regulator. Regulator menstabilkan tekanan sebelum udara masuk ke lubricator – fluktuasi tekanan bisa mempengaruhi jumlah pelumas yang terabut. Dan lubricator menambahkan pelumas halus ke udara yang sudah bersih dan stabil sebelum didistribusikan ke aktuator.
Sederhana secara konsep, tapi dampaknya terhadap keandalan dan umur panjang sistem pneumatik sangat besar.
Mengapa FRL Unit Begitu Penting?
Udara yang keluar dari kompresor bukanlah udara yang siap langsung digunakan untuk sistem pneumatik. Ada tiga masalah utama yang selalu ada pada udara bertekanan dari kompresor:
Masalah pertama: Kandungan uap air. Kompresor menghisap udara atmosfer yang mengandung kelembaban. Saat udara dikompresi, suhu naik drastis dan kemudian turun saat melewati aftercooler – proses ini menyebabkan uap air mengembun menjadi tetesan air cair. Air ini sangat berbahaya bagi sistem pneumatik: menyebabkan korosi pada dinding silinder, merusak seal, membuat solenoid valve macet, dan dalam kondisi ekstrem bisa menyebabkan water hammer yang merusak komponen secara tiba-tiba.
Masalah kedua: Partikel kotoran dan karat. Partikel debu dari udara yang dihisap, serpihan karat dari dinding tangki dan pipa, serta partikel logam dari kompresor bisa terbawa dalam aliran udara. Partikel ini – bahkan yang sangat halus sekalipun – bisa menggores permukaan cylinder bore, menyebabkan solenoid valve bocor karena merusak dudukan seal, dan menghambat orifice kecil di dalam katup-katup presisi.
Masalah ketiga: Tekanan tidak stabil. Kompresor bekerja secara siklus – mengisi tangki hingga tekanan tertentu, berhenti, lalu menyala kembali saat tekanan turun. Akibatnya tekanan di dalam sistem bisa berfluktuasi cukup signifikan. Aktuator yang menerima tekanan tidak stabil akan menghasilkan gaya dan kecepatan yang tidak konsisten, yang bisa berdampak pada kualitas produk di lini produksi.
FRL unit hadir untuk mengatasi ketiga masalah di atas secara bersamaan. Dan itulah mengapa ia bukan sekadar aksesori tambahan, melainkan komponen yang seharusnya ada di setiap instalasi pneumatik.
Komponen Pertama: Filter Udara
Filter adalah komponen pertama yang dilalui udara dalam FRL unit. Tugasnya adalah menyaring dan memisahkan kontaminan dari aliran udara sebelum masuk ke sistem.
Bagaimana Filter Udara Bekerja?
Saat udara masuk ke dalam housing filter, ia diarahkan melalui separator berbentuk seperti turbin atau vane yang membuat udara berputar secara siklonik. Gaya sentrifugal dari putaran ini memaksa partikel air dan kotoran yang lebih berat dari udara untuk terlempar ke dinding bowl dan mengalir ke bawah ke dalam mangkuk pengumpul (bowl).
Setelah melewati pemisahan siklonik, udara kemudian mengalir melalui elemen filter – media berpori yang menyaring partikel-partikel halus yang tidak tertangkap oleh gerakan siklonik. Elemen filter tersedia dalam berbagai tingkatan kehalusan: 40 mikron untuk penggunaan umum, 25 mikron untuk aplikasi standar, 5 mikron untuk sistem yang lebih sensitif, dan bahkan 0,01 mikron untuk filter koalesensi yang digunakan sebelum instrumen presisi atau proses yang memerlukan udara sangat bersih.
Air dan kotoran yang terkumpul di bowl perlu dibuang secara berkala. Ada dua jenis mekanisme drain: manual drain yang perlu dibuka secara manual saat bowl mulai terisi, dan auto drain yang secara otomatis membuka katup ketika level kondensat mencapai batas tertentu.
Cara Merawat Filter
Periksa kondisi bowl secara visual minimal seminggu sekali. Bowl yang sudah terisi setengah atau lebih harus segera dikosongkan – jika air mencapai level elemen filter, air bisa terbawa ke sistem. Ganti elemen filter secara berkala sesuai rekomendasi produsen atau ketika pressure drop melintasi filter sudah melebihi 0,5 bar, yang menandakan elemen sudah tersumbat dan tidak efektif lagi.
Komponen Kedua: Regulator Tekanan
Setelah melewati filter, udara masuk ke regulator. Komponen ini adalah “pengontrol tekanan” sistem – ia memastikan tekanan yang masuk ke aktuator selalu berada pada nilai yang dikehendaki, tidak peduli berapa tekanan dari sisi kompresor.
Bagaimana Regulator Bekerja?
Di dalam regulator terdapat diafragma elastis yang memisahkan ruang bertekanan tinggi (sisi inlet) dari ruang bertekanan rendah (sisi outlet). Sebuah pegas di atas diafragma memberikan gaya ke bawah, sementara tekanan dari sisi outlet mendorong ke atas.
Ketika tekanan outlet turun di bawah nilai yang diinginkan, gaya pegas melebihi gaya dari tekanan outlet, diafragma turun, membuka valve seat, dan membiarkan lebih banyak udara mengalir dari inlet ke outlet. Ketika tekanan outlet naik ke nilai yang diinginkan, tekanan outlet menekan diafragma ke atas, menutup valve seat, dan menghentikan aliran tambahan. Mekanisme keseimbangan ini terjadi terus-menerus, mempertahankan tekanan outlet pada nilai yang stabil.
Nilai tekanan yang diinginkan diatur menggunakan knob di bagian atas regulator – memutarnya searah jarum jam meningkatkan tekanan pegas dan karenanya meningkatkan tekanan outlet, dan sebaliknya. Pressure gauge yang biasanya terpasang di samping regulator menampilkan tekanan outlet secara real-time.
Cara Setting Tekanan yang Benar
Ini pertanyaan yang sangat sering ditanyakan, dan jawabannya tidak bisa satu angka untuk semua aplikasi. Tekanan yang tepat tergantung pada aktuator dan aplikasi yang digunakan. Berikut panduan umumnya:
Untuk silinder pneumatik umum yang menggerakkan beban ringan hingga menengah, tekanan kerja antara 4 sampai 6 bar biasanya sudah mencukupi. Untuk alat-alat pneumatik seperti impact wrench atau grinder, umumnya dibutuhkan 6 sampai 7 bar. Untuk sistem pengemasan yang memerlukan gaya presisi ringan, bahkan 2 sampai 4 bar sudah cukup.
Prinsip penting yang perlu selalu diingat: gunakan tekanan serendah mungkin yang masih memenuhi kebutuhan aplikasi. Tekanan yang berlebihan tidak membuat sistem bekerja lebih baik – justru sebaliknya, ia mempercepat keausan seal, memperbesar konsumsi energi kompresor, dan meningkatkan tingkat kebisingan sistem.
Untuk setting tekanan yang tepat:
Pertama, pastikan kompresor dan tangki sudah dalam kondisi beroperasi normal dan tekanan sudah stabil. Kemudian tarik knob regulator ke atas (unlock), putar berlawanan arah jarum jam sampai ke posisi minimum, lalu perlahan putar searah jarum jam sambil mengamati pressure gauge sampai mencapai nilai yang diinginkan. Tekan kembali knob untuk mengunci (lock position). Verifikasi tekanan dengan melihat pressure gauge saat sistem dalam kondisi aktif mengalirkan udara – tekanan saat berbeban (dengan aliran udara) bisa sedikit berbeda dengan tekanan saat tidak ada aliran.
Komponen Ketiga: Lubricator
Lubricator adalah komponen terakhir dalam FRL unit. Tugasnya adalah menambahkan kabut pelumas halus ke dalam aliran udara bertekanan untuk melumasi komponen-komponen yang bergerak di sistem pneumatik – terutama segel (seal) dan permukaan geser di dalam silinder dan katup.
Bagaimana Lubricator Bekerja?
Lubricator bekerja menggunakan prinsip Venturi. Saat udara mengalir melalui orifice yang menyempit di dalam lubricator, kecepatannya meningkat dan tekanannya turun sesaat (efek Venturi). Perbedaan tekanan ini – antara udara di dalam aliran dan udara di dalam bowl – menciptakan efek hisap yang menarik oli dari bowl melalui tube kecil menuju aliran udara. Oli yang terhisap ini kemudian pecah menjadi tetes-tetes sangat halus (kabut/mist) yang terbawa bersama aliran udara ke seluruh sistem.
Jumlah oli yang terabut bisa diatur menggunakan adjustment needle di bagian atas lubricator. Umumnya standar yang digunakan adalah 1 hingga 5 tetes per menit untuk sistem standar, tapi jumlah yang tepat tergantung pada ukuran sistem dan rekomendasi produsen komponen.
Jenis Oli yang Digunakan
Ini pertanyaan yang sering diabaikan tapi sangat penting. Gunakan oli pelumas khusus pneumatik (pneumatic oil atau air tool oil) – biasanya oli turbine ringan dengan viskositas ISO VG 32 atau ISO VG 46. Jangan menggunakan oli motor, oli transmisi, atau jenis oli lainnya yang tidak diperuntukkan untuk sistem pneumatik. Oli yang salah bisa merusak material seal (bahan NBR atau polyurethane yang umum digunakan di komponen pneumatik bisa membengkak atau hancur jika terkena oli yang tidak kompatibel).
Apakah Semua Sistem Pneumatik Butuh Lubricator?
Tidak selalu. Ada sejumlah komponen pneumatik modern yang dirancang untuk beroperasi tanpa pelumas (oil-free), karena seal-nya sudah menggunakan material self-lubricating. Pada kenyataannya, beberapa sistem bahkan dilarang menggunakan lubricator – misalnya sistem pneumatik di industri makanan dan minuman, farmasi, atau cleanroom, di mana kabut oli dalam udara tidak dapat diterima.
Selalu cek rekomendasi produsen komponen yang digunakan. Jika sistem menggunakan campuran komponen yang memerlukan pelumas dan komponen yang tidak boleh terkena pelumas, solusinya adalah menggunakan hanya Filter-Regulator (unit FR tanpa L) di jalur utama, dan memasang lubricator mini secara terpisah hanya di cabang yang membutuhkannya.
Variasi Produk: FR vs FRL vs Filter Saja
Di pasaran, kamu akan menemukan berbagai konfigurasi unit perawatan udara:
Filter saja – digunakan di titik-titik tertentu dalam sistem yang hanya memerlukan penyaringan tambahan tanpa perlu regulasi tekanan ulang.
Unit FR (Filter-Regulator) – tanpa lubricator. Digunakan untuk sistem yang komponen-komponennya oil-free, atau untuk aplikasi di industri pangan/farmasi/cleanroom. Ini sebenarnya konfigurasi yang paling umum digunakan di sistem modern karena banyak komponen pneumatik terbaru sudah dirancang untuk operasi oil-free.
Unit FRL lengkap – untuk sistem yang komponen-komponennya masih memerlukan pelumas, seperti beberapa jenis silinder lama, alat pneumatik genggam, dan motor pneumatik konvensional.
Unit FR+L modular – lubricator terpisah yang bisa ditambahkan atau dilepas dari unit FR. Memberikan fleksibilitas untuk mengubah konfigurasi sesuai kebutuhan tanpa mengganti seluruh unit.
Tips Memilih FRL Unit yang Tepat
Memilih FRL unit bukan sekadar memilih yang paling murah atau yang ukurannya terlihat pas. Ada beberapa parameter teknis yang harus diperhatikan:
Ukuran port koneksi. Ini harus disesuaikan dengan diameter pipa distribusi udara di sistem kamu. Ukuran port yang umum tersedia adalah G1/4, G3/8, G1/2, G3/4, dan G1. Memilih ukuran port yang terlalu kecil akan menyebabkan pressure drop yang tinggi dan membatasi kapasitas aliran.
Kapasitas aliran (flow rate). Setiap FRL unit memiliki kapasitas aliran maksimum yang dinyatakan dalam liter per menit atau Nl/min (Normal liter per minute). Pastikan kapasitas ini mencukupi untuk kebutuhan total konsumsi udara di sistem kamu, termasuk faktor keamanan.
Range tekanan kerja. Cek tekanan maksimum yang bisa ditangani unit tersebut, dan pastikan melebihi tekanan operasi kompresor kamu. Range regulasi juga penting – misalnya apakah regulator bisa diatur serendah 0,5 bar untuk aplikasi bertekanan sangat rendah.
Kehalusan elemen filter. Pilih kehalusan (dalam mikron) yang sesuai dengan sensitivitas komponen di hilir. Untuk sistem umum dengan silinder pneumatik standar, 25-40 mikron sudah cukup. Untuk katup-katup presisi dan instrumen, gunakan 5 mikron atau lebih halus.
Kondisi lingkungan. Untuk lingkungan yang basah, berdebu, atau terkena getaran, pilih unit dengan bowl protector (pelindung mangkuk plastik) dan material yang sesuai. Untuk lingkungan dengan suhu ekstrem, perhatikan rating suhu operasi unit.
Brand dan kualitas. Komponen yang bersentuhan langsung dengan tekanan dan udara lembab memerlukan material dan toleransi manufaktur yang baik. Produk original dari brand yang terpercaya akan memberikan performa dan ketahanan yang jauh lebih konsisten dibanding produk tiruan yang tampak identik di luar.
Cara Perawatan FRL Unit
FRL unit yang dirawat dengan benar bisa bertahan sangat lama. Berikut panduan perawatan rutin yang perlu dilakukan:
Harian atau setiap shift: Periksa level kondensat di bowl filter. Kosongkan jika sudah mencapai batas maksimum. Periksa level oli di bowl lubricator – tambahkan jika hampir habis. Periksa secara visual apakah ada kebocoran udara di sekitar sambungan.
Mingguan: Kosongkan bowl filter sepenuhnya dan bersihkan endapan yang mungkin terbentuk di dasar bowl. Periksa apakah pressure gauge menunjukkan tekanan yang konsisten dengan setting – jika ada penyimpangan, mungkin ada kebocoran atau kerusakan pada mekanisme regulasi.
Bulanan atau per 500 jam operasi: Periksa kondisi elemen filter. Elemen yang sudah berubah warna coklat atau abu-abu, atau yang pressure drop-nya sudah meningkat signifikan, harus diganti. Bersihkan baffle dan vane separator dari endapan yang menumpuk.
Tahunan atau sesuai rekomendasi produsen: Lakukan overhaul lengkap – bersihkan seluruh komponen, ganti semua seal kit, ganti elemen filter, dan periksa kondisi fisik housing untuk tanda-tanda korosi atau retak.
Tanda-Tanda FRL Unit Bermasalah
Mengenali tanda-tanda masalah lebih awal bisa mencegah kerusakan yang lebih besar di sistem. Perhatikan tanda-tanda berikut:
Seal silinder pneumatik yang sering bocor atau cepat aus bisa mengindikasikan udara yang mengandung air atau kotoran melewati filter yang rusak atau tersumbat. Solenoid valve yang sering macet atau responsnya lambat juga bisa disebabkan hal yang sama.
Tekanan di sistem yang tidak konsisten – terkadang normal, terkadang drop – bisa menandakan regulator yang sudah aus dan tidak mampu mempertahankan tekanan dengan baik.
Konsumsi oli lubricator yang terlalu cepat atau terlalu lambat bisa menandakan setting adjustment yang salah atau kerusakan pada mekanisme needle valve lubricator.
Suara bocor udara yang terdengar di sekitar unit FRL menandakan seal atau fitting yang perlu diganti.
Kesimpulan
FRL unit adalah komponen yang sering dianggap sepele, tapi justru menjadi penjaga gerbang pertama yang menentukan seberapa panjang umur pakai seluruh sistem pneumatik kamu. Udara yang kotor, basah, atau bertekanan tidak stabil akan merusak komponen-komponen mahal di hilir jauh lebih cepat dari yang seharusnya.
Investasi pada FRL unit berkualitas baik, ditambah dengan kebiasaan perawatan yang konsisten, adalah salah satu cara paling efisien untuk mengurangi biaya downtime dan biaya penggantian komponen jangka panjang.
Kalau kamu sedang merencanakan instalasi sistem pneumatik baru atau ingin mengupgrade FRL unit yang sudah ada, tim teknis Rafitama siap membantu menentukan spesifikasi yang paling tepat untuk kebutuhan aplikasi kamu.
Butuh FRL Unit atau Komponen Pneumatik Original?
PT. Rafitama Millenial Wahyudi adalah distributor resmi komponen pneumatik dan hidrolik berkualitas tinggi, bagian dari Nabel Sakha Group yang sudah lebih dari 20 tahun melayani industri Indonesia. Kami menyediakan FRL unit dan seluruh komponen sistem pneumatik dari brand-brand terpercaya global – original, sesuai spesifikasi, dan tersedia cepat.
- Email : sales@rafitama.com
- Website: rafitama.com
- Lokasi : Tangerang, Bekasi, dan Balikpapan
FAQ – Pertanyaan yang Sering Diajukan tentang FRL Unit
Apa singkatan dari FRL? FRL adalah singkatan dari Filter – Regulator – Lubricator. Tiga komponen ini dipasang secara berurutan di jalur suplai udara untuk mempersiapkan udara bertekanan sebelum masuk ke sistem pneumatik. FRL juga sering disebut Air Service Unit atau Unit Perawatan Udara.
Bolehkah memasang FRL unit dalam posisi terbalik? Tidak boleh. FRL unit harus selalu dipasang dalam posisi tegak (vertikal) dengan bowl menghadap ke bawah. Pemasangan terbalik akan membuat air dan oli yang terkumpul di bowl justru terbawa masuk ke aliran udara, bukan dibuang. Beberapa model modern memang menawarkan fleksibilitas orientasi pemasangan, tapi selalu cek datasheet produk sebelum memasangnya dalam posisi non-standar.
Berapa sering elemen filter harus diganti? Tidak ada angka pasti karena sangat tergantung pada kualitas udara masuk dan intensitas penggunaan. Sebagai panduan umum, elemen filter perlu diganti setiap 6 sampai 12 bulan untuk penggunaan industri normal. Indikator yang lebih akurat adalah pressure drop: jika pressure drop melintasi filter sudah melebihi 0,5 bar (berarti tekanan sebelum filter lebih dari 0,5 bar lebih tinggi dari setelah filter), elemen harus segera diganti.
Apakah sistem pneumatik modern masih memerlukan lubricator? Tidak selalu. Banyak komponen pneumatik modern – terutama dari brand-brand terpercaya – sudah dirancang menggunakan seal self-lubricating dan bisa beroperasi dengan udara bersih tanpa pelumas. Bahkan beberapa di antaranya dilarang terkena kabut oli. Selalu cek dokumentasi teknis dari produsen komponen yang digunakan sebelum memutuskan menggunakan lubricator atau tidak.
Apa perbedaan filter standar dan filter koalesensi? Filter standar menggunakan mekanisme siklonik dan elemen filter untuk memisahkan partikel air cair dan kotoran padat dari udara. Filter koalesensi bekerja dengan cara yang lebih halus: ia menyatukan partikel kabut air yang sangat kecil (aerosol) dan tetes-tetes oli yang tidak bisa ditangkap filter standar menjadi tetes-tetes yang cukup besar untuk jatuh ke bowl. Filter koalesensi biasanya dipasang setelah filter standar untuk sistem yang memerlukan udara sangat bersih – seperti sebelum spray painting, instrumentasi presisi, atau sistem breathing air.
Berapa tekanan maksimum yang bisa ditangani FRL unit? Tergantung spesifikasi produk. FRL unit untuk industri umum biasanya mampu menangani hingga 10 bar atau 16 bar. Untuk aplikasi bertekanan tinggi, tersedia unit khusus dengan rating hingga 25 bar atau lebih. Selalu pastikan rating tekanan unit yang dipilih melebihi tekanan operasi kompresor, termasuk tekanan puncak saat tanki sedang terisi penuh.
